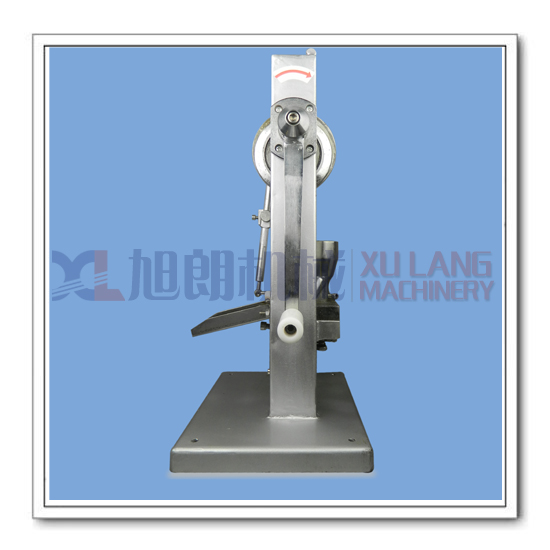

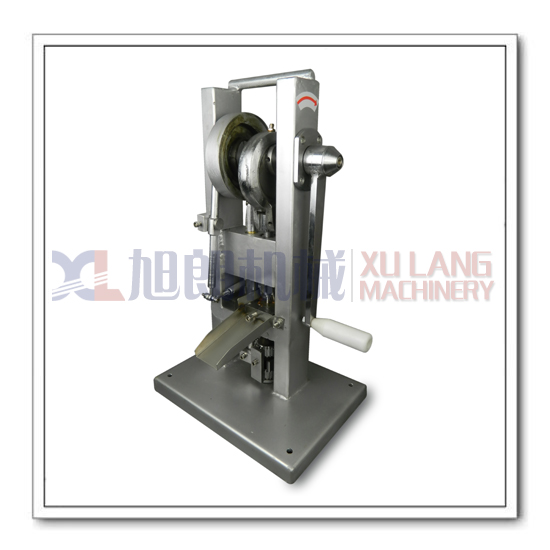

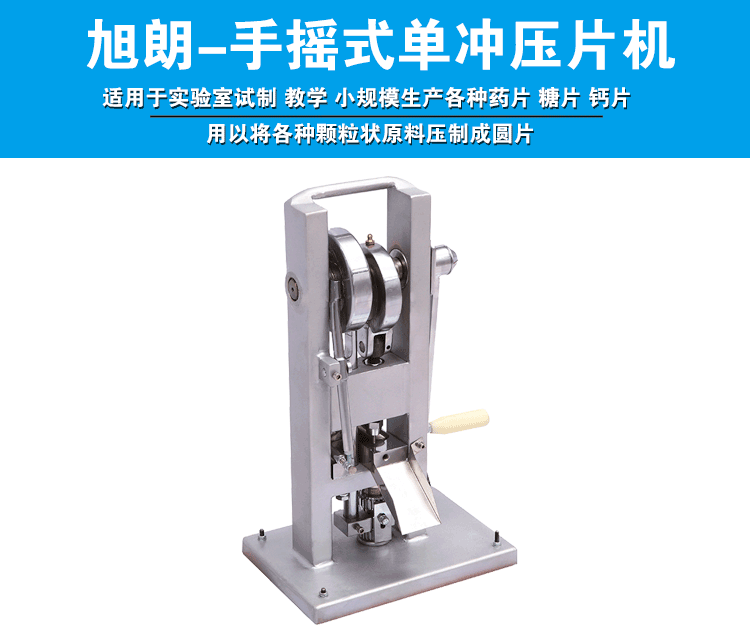

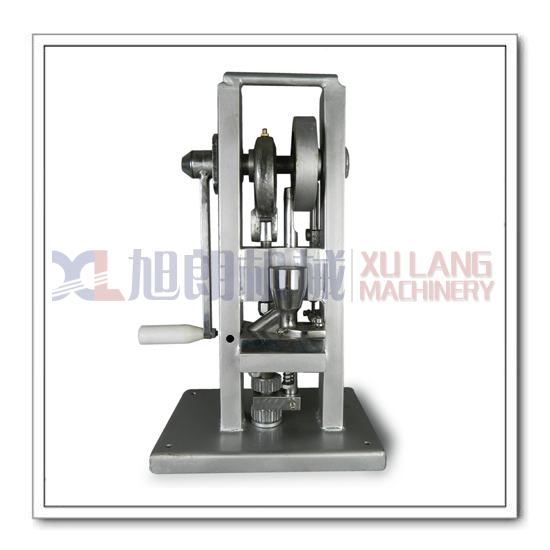

手摇式单冲压片机



 本机是手摇式单冲压片机，没有电机传动，无需电源。用以将各种颗粒状原料压制成圆片，适用于实验
室试制、教学、小规模生产各种药片、糖片、钙片等，是一种小型台式连续压片的机器，性能优良，适
应性强，使用方便，易于维修，体积小，重量轻，本机只装一付冲模，物料的充填深度、压片厚度均可
调节，能适应制药行业压制各种中、西药片剂的要求和其它行业压制各种类似产品的要求，深受各行业
广大用户的欢迎。

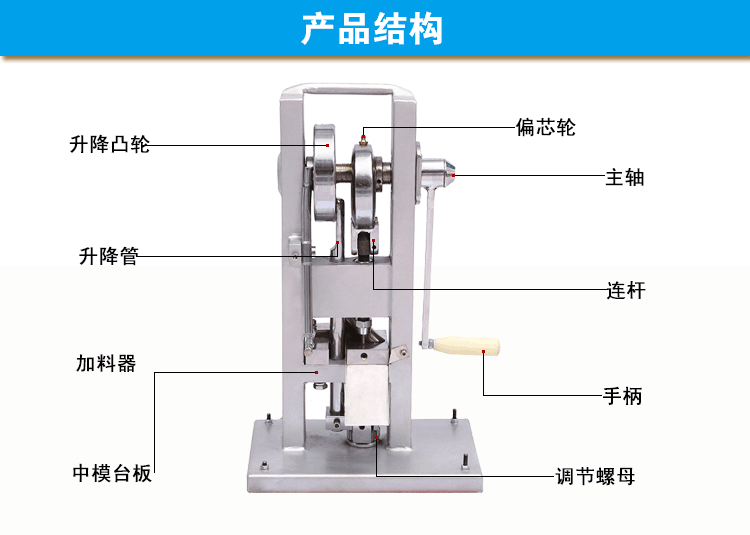

手摇压片机结构特征
本机的主体件为一种龙门型机身，是用碳钢焊接而成，其上 由主轴串连着偏芯轮及充填
凸轮，轴的右端装有摇臂及手柄，用手动方式传动主轴，带动偏芯轮、充填凸轮、升降
杆及加料器，小杠杆带动加料器，做不同的升降运动。

主要工作过程分为：A、充填，B、冲压成形，C、出片。三道程序连续进行，其每道程序均可调节，适合各种片剂的
成形。该机具有体积小，分量轻，造型美观，结构紧凑，操作简易，用途广泛，不需用电便于携带等优点，人工手摇
即可，只要换上不同规格的模具即可得到所需的片剂。

手摇压片机使用说明
冲模的装法：首先拆下料斗、加料器和中模台板，并将中模台板、模孔和安装的磨具擦洗干净，依照以下步骤进行装置：
首先将下模插入下冲芯子的孔内，冲模的缺口必须对准锁紧螺钉孔，且要插到孔底，旋紧锁紧螺钉。
将上冲模插入上冲芯的孔内，必须插到底，用扳手旋紧锥度螺母。
将中模放入中模孔内，注意中模端面须与中模台板在以平面上，不可高出，然后旋紧螺钉。
将中模台板按上机身，首先将下模对入中模孔，然后将上模手动插入中模，使其三点成一线，在此基础上固定好中模台
板下的固定螺钉，再手动旋转一周，确定上、中、下模能完好地配合后，投入物料进行试压。
出片高度的调整，调节时调节出片调节螺母，使其在最高点时与中模台板水平。
片剂的厚薄，调节充填调节螺母，逆时针方向调节为加大充填量，也就是增加片剂的厚度，相反就是减小片剂的厚度。
在片剂的出片高度及片剂的厚度确定后固定好17调节螺母压板。

保养说明
机件的润滑，在活动的各部件上有油杆的，使用前注意加油（机油及黄油）。
一次使用完毕或停工时，应将剩余的物料清理干净，且涂上防锈油。
将冲模涂上防锈油放在有盖的容器内，切勿碰伤和生锈。

注意事项
切不可将手放在上模和中模下面，以免造成人身伤害。
物料在压片前必须按照工艺首先制成颗粒。
设备在使用时，应将设备支在固定的工作台上。
